IPF PT330070 – Cảm biến laser

PT330070 là cảm biến laser nhỏ gọn, chắc chắn, đạt chuẩn IP67, có giao tiếp IO-Link, tốc độ phản hồi nhanh và đo chính xác trong phạm vi ngắn (20-250 mm).Phù hợp cho tự động hóa công nghiệp.

• Tổng quan sản phẩm:
  • Loại: Cảm biến laser phản xạ khuếch tán, nguyên lý tam giác đo khoảng cách
  • Kích thước: 39 × 23 × 13 mm (dạng khối hộp)
  • Khoảng đo: 20–250 mm
  • Ngõ ra: 1× PNP/NPN NC/NO, tín hiệu analog 0–10 V, giao tiếp IO-Link
  • Kết nối: Đầu cắm M8 4 chân
  • Bảo vệ: IP67, chống đảo cực và ngắn mạch
  • Vỏ: Nhựa PMMA

Hình 1: Cảm biến laser IPF PT330070

Hình 2: Bản vẽ chi tiết có kích thước

• Đậc điểm quang học và phạm vi hoạt động:
  • Nguồn sáng: Laser diode, phát ra ánh sáng đỏ
  • Cấp laser: Class 1 an toàn cho mắt
  • Bước sóng: 656nm
  • Tiêu cự: 400 nm
  • Đường kính điểm sáng tại tiêu cự: 0.7 nm
  • Độ chính xác lặp lại tuyệt đối: 1.5 mm
  • Độ lệch tuyến tính: 7.5 mm

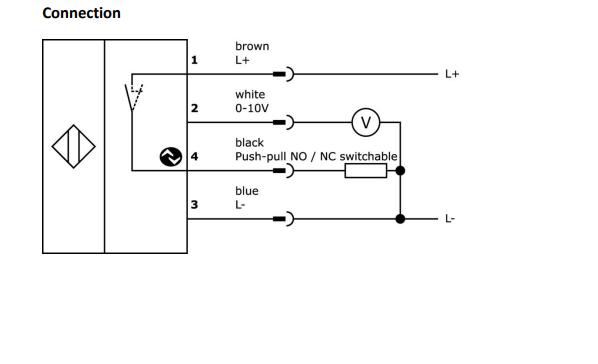

Hình 3: Sơ đồ mạch điện

• Đặc điểm điện và đầu ra:
  • Điện áp hoạt động: 12 – 30 V DC
  • Dòng điện không tải: 30 mA
  • Đầu ra chuyển mạch: Có 1 đầu ra loại Push-Pull. Đầu ra này có thể chuyển đổi giữa chức năng Thường đóng (NC) và Thường mở (NO)
    • Dòng chuyển mach định mức: 100 mA
    • Thời gian phản hồi: 4.5 ms
  • Bảo vệ: Thiết bị có bảo vệ chống phân cực ngược và bảo vệ mạch
• Ưu điểm:
  • Tính linh hoạt cao: Chức năng NC/NO có thể chuyển đổi cho phép thích ứng với nhiều tình huống điều khiển khác nhau
  • Dễ dàng cài đặt: Hỗ trợ phương pháp cài đặt “Teac-in”, giúp người dùng nhanh chóng thiết lập khoảng cách chuyển mạch mong muốn mà không cần điều chỉnh cơ học phức tạp
  • Lắp đặt tiết kiệm không gian: Có kích thước nhỏ gọn (23 x 12.9 x 39.1 mm) phù hợp cho những không gian chật hẹp
  • Độ tin cậy cao trong môi trường khắc nghiệt: Do sử dụng cấu trúc IP67 và phạm vi nhiệt độ hoạt động rộng (-10 dến 60ºC) cho phép cảm biến hoạt động ổn định trong môi trường sản xuất công nghiệp.
  • Khả năng chuẩn đoán tốt: Sử dụng giao diện IO-Link cung cấp dữ liệu chẩn đoán sâu hơn, giúp giảm downtime và tăng hiệu suất vận hành
• Ứng dụng:
  • Kiếm soát chất lượng:
    • Đo lường kích thước, đường kính hoặc chièu cao của các bộ phận trong dây chuyền lắp ráp
    • Phát hiện được những bộ phận bị thiết hoặc bị định vị sai (sử dụng khoẳng cách chính xác để kiểm tra)
  • Xử lý và lắp ráp vật liệu:
    • Kiếm soát mức độ đẩy trong các thùng chứa (đo khoảng cách từ cảm biến đến bề mặt vật liệu)
    • Địng vị các bộ phận máy trong phạm vi chật hẹp
  • Đóng gói và Logistics:
    • Phân loại vật thể dựa trên chiều cao và kích thước
    • Đếm vật thể và kiểm soát sự tắc nghẽn của băng chuyền
• Cảnh báo an toàn:
  • Trước khi bắt đầu vận hành lần đầu, vui lòng đảm bảo tuân thủ tất cả các hưỡng dẫn an toàn được cung cấp trong thông tin sản phẩm
  • Tuyệt đối không sử dụng các thiết bị này trong ứng dụng mà sự an toàn cảu một người phụ thuộc vào nó
