KB080170 là loại cảm biến điện dung không tiếp xúc, có khả năng phát hiện các vật thể kim loại và phi kim loại, bất kể chúng có đang chuyển động hay đứng yên
Hình 1: IPF Electronic KB080170 – Cảm biến điện dung
Hình 2: Bản vẽ chi tiết có kich thước
- Đặc điểm kỹ thuật:
- Loại cảm biến: Cảm biến điện dung
- Khoảng cách phát hiện: Từ 0.1 đến 1.5 mm
- Đầu ra chuyển mạch: 1 X PNP NO
- Cài đặt: Điều chỉnh độ nhạy thủ công qua Biến trở
- Hệ số hiệu chỉnh: Thủy tinh (0.6), Gỗ (0.6), PVC (0.5), Dầu (0.5)
- Đặc điểm cơ khí:
- Kiểu dáng: Hình trụ có ren
- Kích thước: M8 X 1, chiều dài 54 mm
- Lắp đặt: Lắp phẳng
- Vật liệu vỏ: Thép không gỉ V2A
- Vật liệu mặt cảm biến: Nhựa
- Cấp bảo vệ: IP65
- Kết nối: Đầu cắm M8, 3 chân
- Hiển thị: Đèn LED trạng thái
- Đặc điểm điện:
- Điện áp hoạt động: 11 – 30V
- Dòng điện không tải: 15 mA
- Dòng chuyển mạch định mức: 50 mA
- Loại đầu ra chuyển mạch: PNP
- Chức năng đầu ra: Thường mở
- Tần số chuyển mạch: 100 Hz
- Độ sụt áp: 2V
- Độ trễ tương đối: 15%

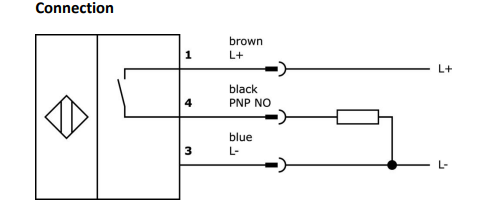

Hình 3: Sơ đồ mạch đầu cắm M8 gồm 3 chân
- Ưu điểm nổi bật:
- Phát hiện đa dạng vật liệu: Có thể nhận biết hầu hết mọi loại vật thể từ kim loại, nhựa, gỗ cho đến chất lỏng
- Khả năng chống rung động
- Độ bền cao: Vỏ thếp không gỉ V2A giúp thiết bị chịu được các tác động cơ học và môi trường công nghiệp
- Tùy chỉnh linh hoạt: Biến trở tích hợp cho phép kỹ thuật viên chỉnh độ nhạy để phù hợp với kích thước và vật liệu của vật thể cần phát hiện
- Ứng dụng :
- Kiểm tra nắp seal trên chai lọ
- Định vị các chi tiết máy
- Đếm sản phẩm như nắp nhựa hoặc các bộ phận nhỏ trên băng tải
- Giám sát tạp chất trong bình chứa
