IPF Electronic UT18002H – Cảm biến siêu âm

IPF Electronic UT18002H là một cảm biến siêu âm dạng phản xạ khuếch tán, chuyên dụng để đo khoảng cách và phát hiện vật thể không tiếp xúc với độ chính xác cao.

Hình 1: IPF Electronic UT18002H – Cảm biến siêu âm

Hình 2: Bản vẽ chi tiết co kich thước

• Đặc điểm kỹ thuật:
  • Loại cảm biến: Là cảm biến siêu âm
  • Chức năng chính: Đo khoảng cách
  • Khoảng cách phát hiện: 80 mm đến 1600 mm
  • Độ phân giải: 1 mm
• Đặc điểm cơ khí:
  • Kiểu dáng: Hình trụ có ren
  • Kích thước: M18 X 1, chiều dài 100 mm
  • Vật liệu vỏ: Nhựa
  • Cấp bảo vệ: IP65
  • Kết nối: Đầu cắm M12, 5 chân
  • Hiển thị: Tích hợp đèn LED báo trạng thái
• Đặc điểm điện:
  • Điện áp hoạt động: 15 – 30V
  • Dòng điện không tải: 30 mA
  • Tín hiệu đầu ra: Analog 0 – 10V
  • Thời gian phản hồi: 140 ms
  • Độ lặp lại tuyệt đối: 0.1%
  • Độ sụt áp: 2 V
  • Cài đặt: Sử dụng nút bấm Teach-in để thiết lập khoảng cách đo dễ dàng

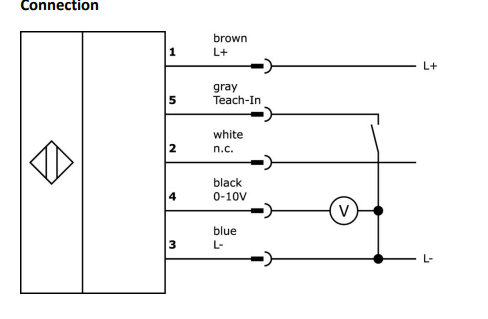

Hình 3: Sơ đồ mạch điện đầu M12 gồm có 5 chân

• Ưu điểm nổi bật:
  • Không kén vật liệu: Khác với cảm biến quang học, UT18002H có thể phát hiện hầu hết mọi vật thể rắn, lỏng, khí, vật thể dạng hạt, bột kể cả vật liệu trong suốt như màng phim khác với cảm biết quang học
  • Hoạt động trong môi trường khắc nghiệt: Công nghệ siêu âm cho phép làm việc ổn định ở điều kiện bụi bẩn.
  • Đầu ra analog linh hoạt: Cho phép truyền dữ liệu khoảng cách chính xác về PLC để điều kiển quy trình
• Ứng dụng:
  • Đo mức đầy: Giám sát mức vật liệu trong silo, bồn chứa
  • Kiểm soát đường kính: Đo cuộn màng, cuộn giấy và các vật liệu trong ngành bao bì
  • Định vị vật thể
  • Kiểm tra đứt màng: Phát hiện sự cố đứt phim, màng trong quá trình sản xuất
