SPEEDBLOCK Form T – Form TF – Kẹp khóa – Dòng chốt
Dòng Light (Hiệu suất nhẹ)
Vật liệu:Tấm phủ kẽm
Trục và thanh đinh tán: Thép mạ kẽm
Tay cầm: Polyurethane đỏ chống dầu, mỡ và các tác nhân hóa học khác.
Hiệu suất:Form T được cung cấp với một trục để kéo; Form TF được cung cấp với một móc nối để kéo
Tính năng và ứng dụng:
Các công cụ của dòng này đảm bảo đóng nắp hoàn hảo.Vị trí của thanh ren có thể được điều chỉnh trong một phạm vi nhất định (xem kích thước “D”) để đáp ứng các yêu cầu sử dụng.
Một loại mỡ đặc biệt được đặt giữa hai bề mặt tiếp xúc trong quá trình lắp ráp.

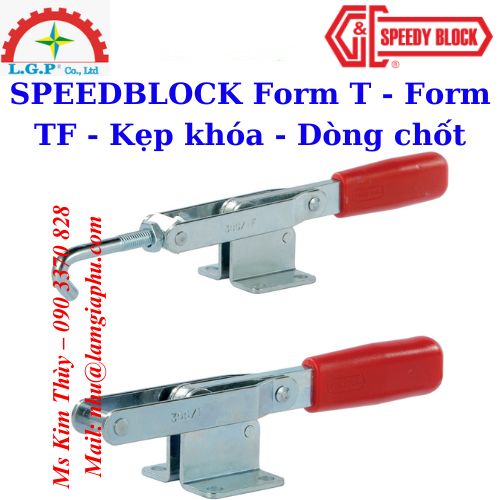

Hình: SPEEDBLOCK Form T – Form TF – Kẹp khóa – Dòng chốt
Thông số kỹ thuật SPEEDBLOCK Form T – Form TF:
Code | Description | A | B | C | D | E | F | G | H | L | M | N | O | Q | R | S | T | Fh (daN) | Gr. |
| AL200 | 200/T | 203 | 49 | 37 | 43 | 45 | 35 | 32 | 19 | 18 | 10 | 16 | 100 | 6.5 | – | 3 | – | 200 | 300 |
| AL205 | 200/TF | 250 | 49 | 29 | 85 ÷105 | 45 | 35 | 32 | 19 | – | – | 16 | 100 | 6.5 | 5 | 3 | M8 | 200 | 380 |
| AL300 | 300/T | 226 | 49 | 35 | 43 | 60 | 48 | 45 | 32 | 21 | 10 | 18 | 104 | 8.3 | – | 3 | – | 300 | 460 |
| AL305 | 300/TF | 305 | 49 | 25 | 90 ÷120 | 60 | 48 | 45 | 32 | – | – | 18 | 104 | 8.3 | 6 | 3 | M10 | 300 | 560 |
| AL400 | 400/T | 278 | 60.5 | 43 | 45.5 | 84 | 54 | 60.5 | 28.5 | 26 | 14 | 25 | 160 | 10.5 | – | 5 | – | 400 | 1000 |
| AL405 | 400/TF | 343 | 60.5 | 30 | 105÷135 | 84 | 54 | 60.5 | 28.5 | 26 | – | 25 | 160 | 10.5 | 7 | 5 | M12 | 400 | 1200 |
- ◎Thông số kỹ thuật và thiết kế có thể thay đổi mà không cần báo trước.
- ◎Màu sắc của sản phẩm thực tế có thể khác so với màu sắc hiển thị trên trang web.
